L'unité de valorisation énergétique

Produire de l'électricité à partir de nos déchets

L’UVE, mise en service en 2016 après deux ans et demi de travaux, a une capacité annuelle de 91 000 tonnes.
L’usine produit 55 GWh d’électricité chaque année, revendue sur le réseau électrique soit l’équivalent de la consommation annuelle d’une commune d’environ
35 000 habitants.

La valorisation énergétique participe ainsi à la réduction des gaz à effet de serre et limite le recours aux énergies fossiles. De plus, la vente de l’énergie produite permet de diminuer le coût du traitement des déchets.

C'est 100 % de nos ordures ménagères qui sont valorisées.

Télécharger la plaquette de présentation

Le procédé

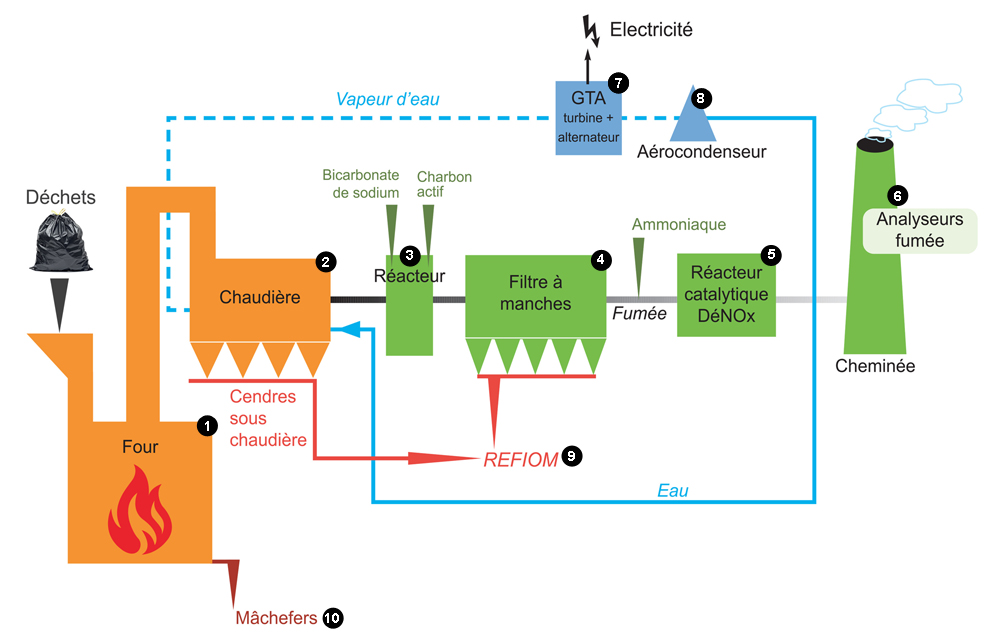

Comprendre les étapes du procédé

L’incinération des déchets avec récupération d’énergie

L’incinération des déchets avec récupération d’énergie (le Four / chaudière)

Le four (1), d’une capacité de 11.2T/h brûle les déchets à une température de 1000°C et génère de l’énergie sous forme de chaleur. A la sortie du four, l’eau contenue dans les tubes de la chaudière (2) est transformée en vapeur

La valorisation énergétique

La vapeur à haute pression en sortie de chaudière actionne une turbine qui, couplée à un alternateur (GTA) (7), produit de l’électricité. La vapeur est ensuite refroidie dans un aérocondenseur (8) et l’eau, ainsi obtenue, reprend son circuit vers la chaudière.

Le traitement des fumées

En sortie de chaudière, l’injection de réactifs chimiques dans le réacteur (3) permet d’éliminer dans le filtre à manches (4) grâce au :

  • bicarbonate de sodium : l’acide chlorhydrique, l’acide fluorhydrique, le dioxyde de soufre,
  • charbon actif : les dioxines / furanes et les métaux lourds.

En sortie du filtre à manches, l’injection d’un réactif chimique, l’ammoniaque, permet d’éliminer, dans le réacteur catalytique (5), les oxydes d’azote (NOx).

Avant le rejet dans l’atmosphère, la qualité des fumées est vérifiée en continu par des analyseurs (6).

Les résidus d’incinération

Les REFIOM (9) (résidus d’épuration des fumées de l’incinération des ordures ménagères), issus de la chaudière et du filtre à manches, sont valorisés en comblement de mines de sel. Les mâchefers (10), résidus solides de la combustion, sont valorisés, après traitement et analyses, en remblais et structures routières.

Le respect de l'environnement, une priorité

La maîtrise des rejets atmosphériques

Les fumées sont traitées et analysées : des analyseurs permettent de vérifier en continu la performance du traitement des fumées et donc la conformité des rejets vis-à-vis de la règlementation en vigueur. Des analyses en semi-continu vérifient que les quantités de dioxines rejetées sont inférieures aux normes en vigueur. En complément de l’auto surveillance, un laboratoire agréé contrôle, chaque semestre, les rejets et les mesures des analyseurs.

Consulter les résultats des analyses

La maîtrise des usages énergétiques

L’UVE est certifiée ISO 50001 depuis 2018.
Dans l’objectif de réduire ses consommations énergétiques et d’optimiser la performance énergétique de l’UVE, le Sitcom a mis en place un système de management de l’énergie (SMé) selon ce référentiel ISO.

L’ISO 50001, basé sur le principe de l’amélioration continue, fournit un cadre pour une gestion globale et méthodique de l’énergie dans le fonctionnement de l’UVE.

Le Sitcom cherche la pleine maîtrise énergétique de l’UVE ; les objectifs prioritaires pour y parvenir sont fixés dans la politique énergétique.

Les enjeux pour le Sitcom à être engagé dans cette démarche :

  • Réaliser des économies d’énergie sur le long terme, à la fois en réduisant ses consommations énergétiques, et en limitant l’impact de l’augmentation des coûts de l’énergie
  • Soutenir les bonnes pratiques et les renforcer
  • S’appuyer sur des données d’exploitation fiables pour optimiser ses usages énergétiques (électricité, vapeur)
  • Témoigner de son engagement et de son exemplarité
  • Mobiliser et fédérer ses équipes et partenaires autour d’un projet commun, respectueux de l’environnement


Pour en savoir plus :


La politique énergétique du Sitcom

Le certificat ISO 50 001



La préservation de la ressource en eau

Le procédé de valorisation énergétique mis en œuvre permet l’absence de rejet hydrique dans le milieu naturel. L’ensemble des effluents liquides générés par l’UVE sont récupérés et réutilisés sur le site même.
